DIY空气净化器（小米米家新风空调滤芯版）

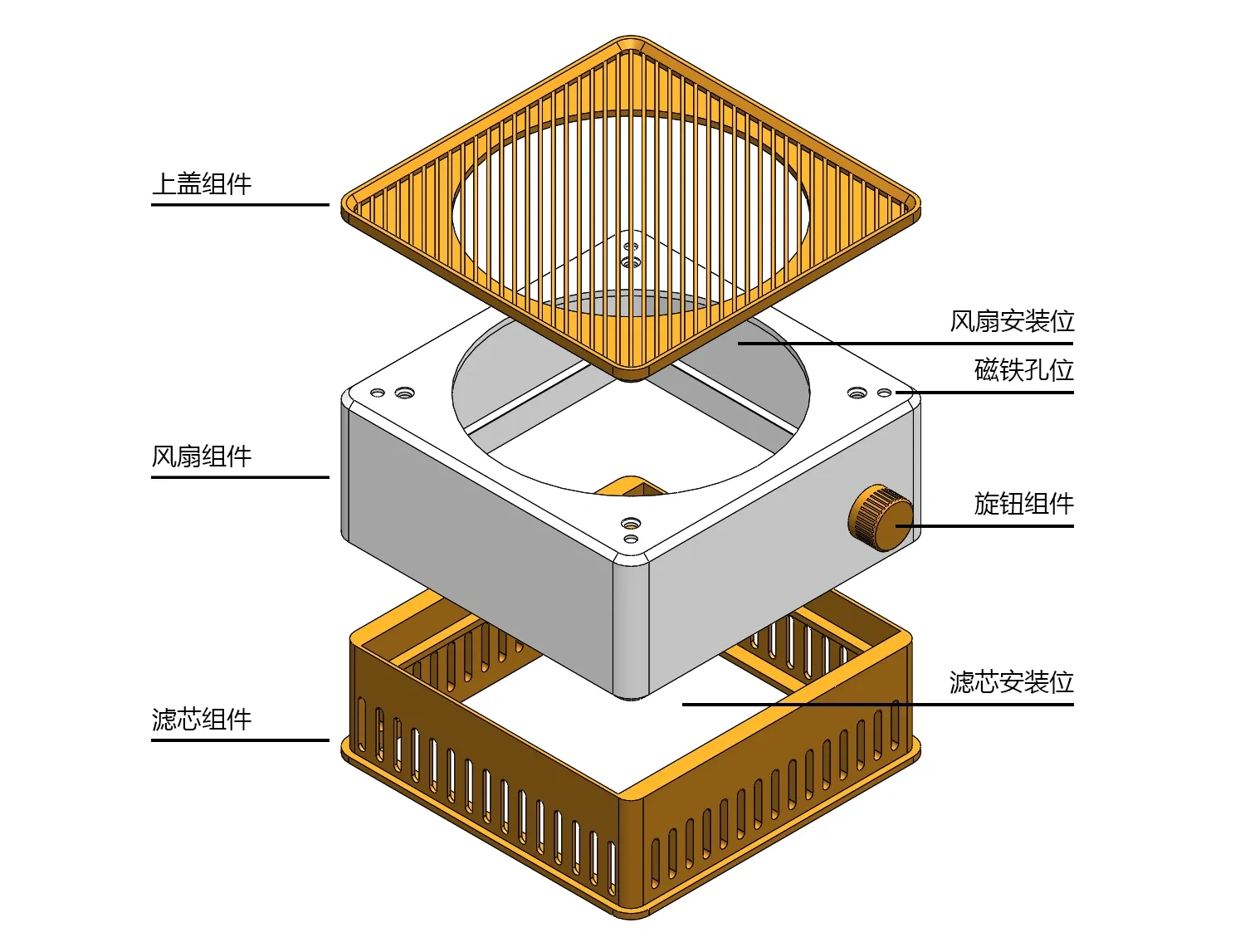

模型概述：

该模型适用小米新风空调的滤芯，即外尺寸为156mm*140mm*16mm的滤芯。模型尺寸为：166mm*166mm*116 mm（L*W*H）。采用12V DC 5521供电接口，可使用家中路由器、光猫、台灯等常见小电器的电源适配器进行供电，采用14025风扇以保证风量，配合PMW调速模块实现转速调控。推荐使用PLA Basic / PLA Matte进行打印。

所需材料：

材料名称	所需数量	示意图

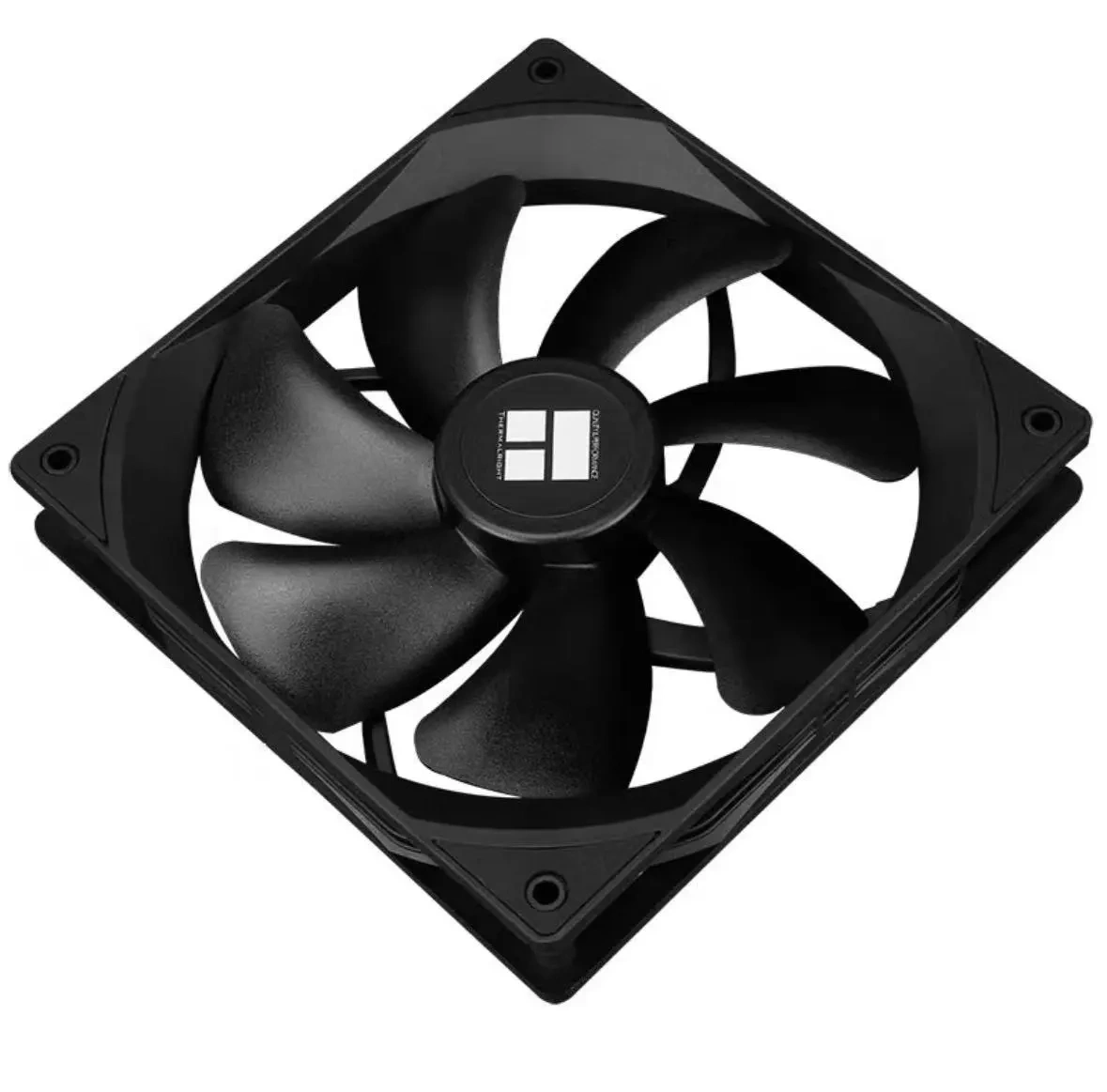

14025风扇	1

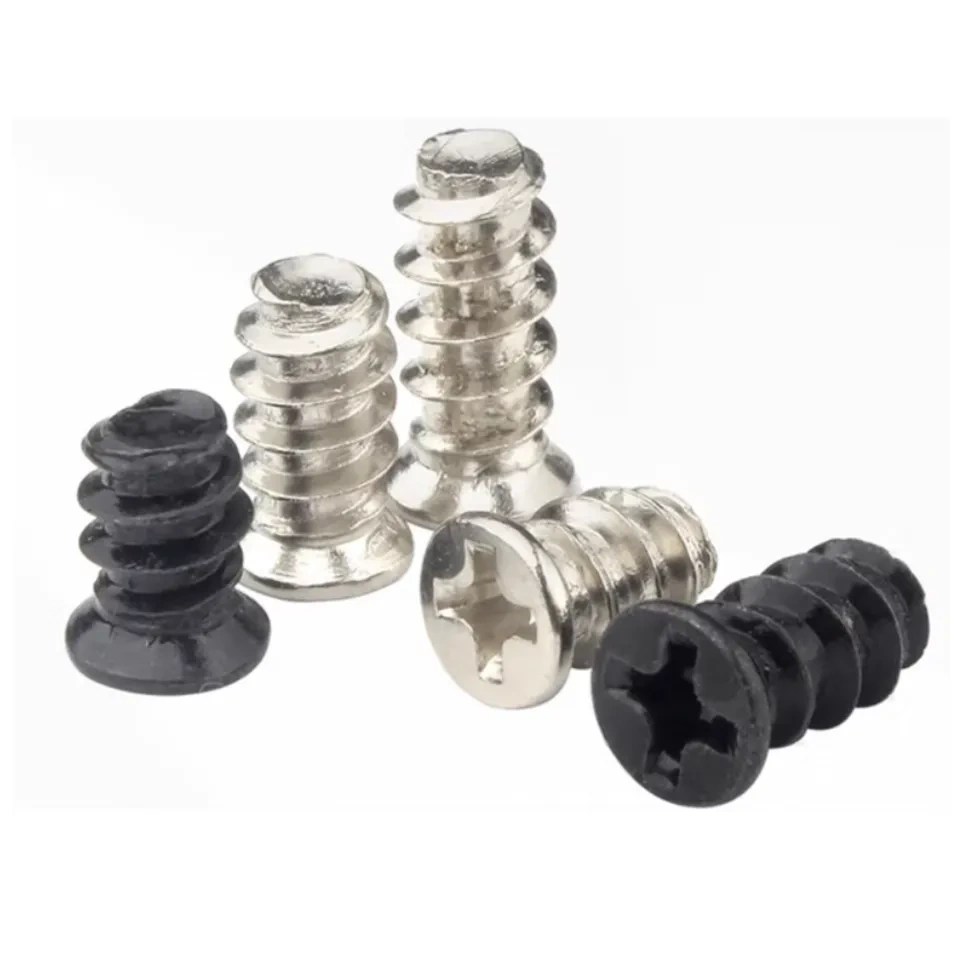

M5*8 十字沉头螺丝（一般随风扇附赠）	4

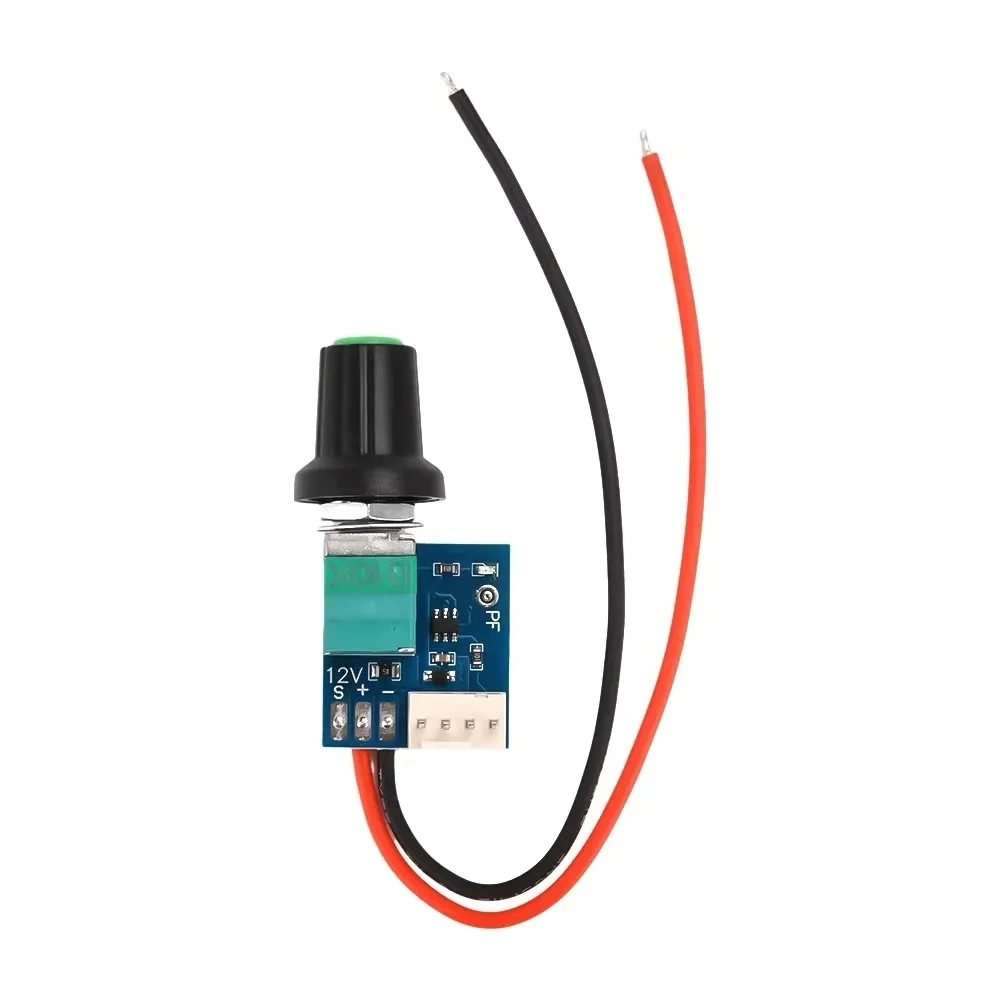

PWM调速模块	1

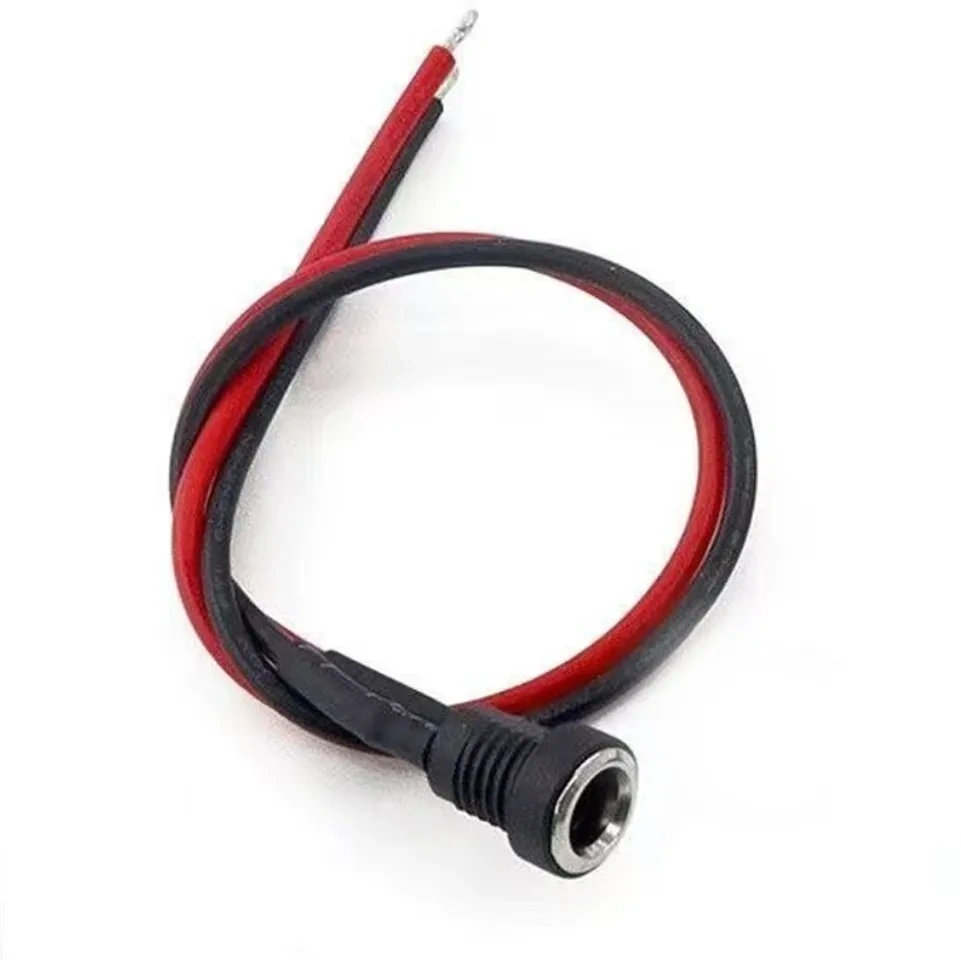

5521 DC母口	1

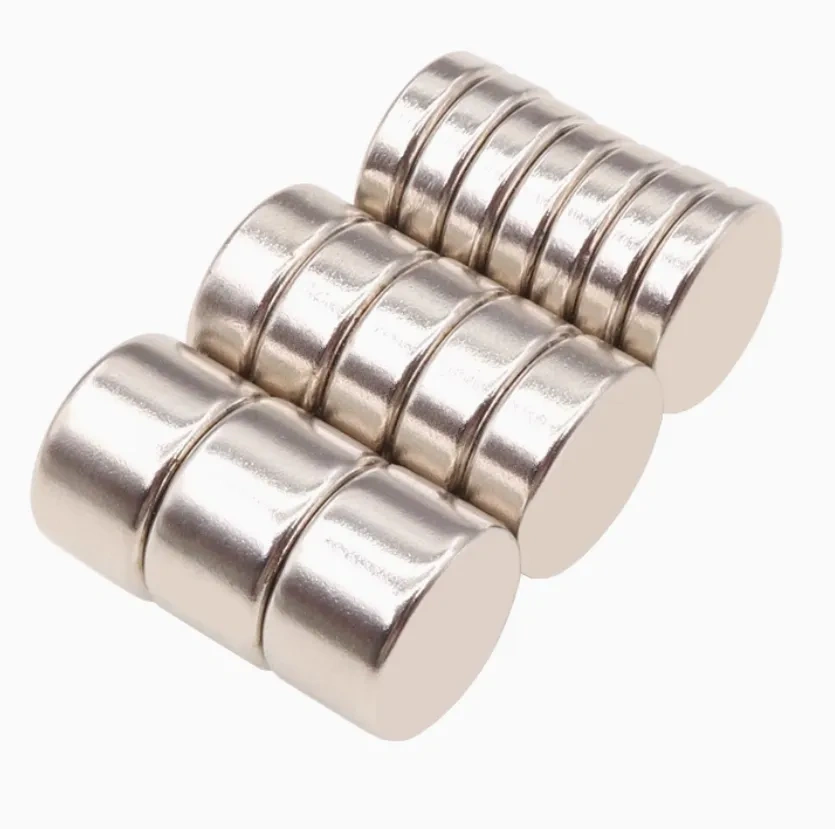

圆形磁铁（直径5mm，厚度1mm）	8

组装步骤：

1. 去除打印件的裙边；
2. 使用4颗M5*8螺丝（一般购买风扇随箱附赠）固定风扇；
3. 将风扇4pin接头插入PWM调速模块插槽中；
4. 将PWM调速模块的旋钮帽取下后使用自带螺母锁入外壳；
5. 将打印好的旋钮插入PWM调速模块旋杆；
6. 将DC母头使用自带螺母锁入外壳；
7. 将DC木头正负极线与PWM调速模块正负极线缆连接并绝缘；
8. 将多余线缆塞入风扇与外壳之间的缝隙；
9. 使用胶水将磁铁粘贴至顶部网板和风扇组件的预留孔位；
10. 安装滤芯至底座；
11. 将底座嵌入上部风扇组件；

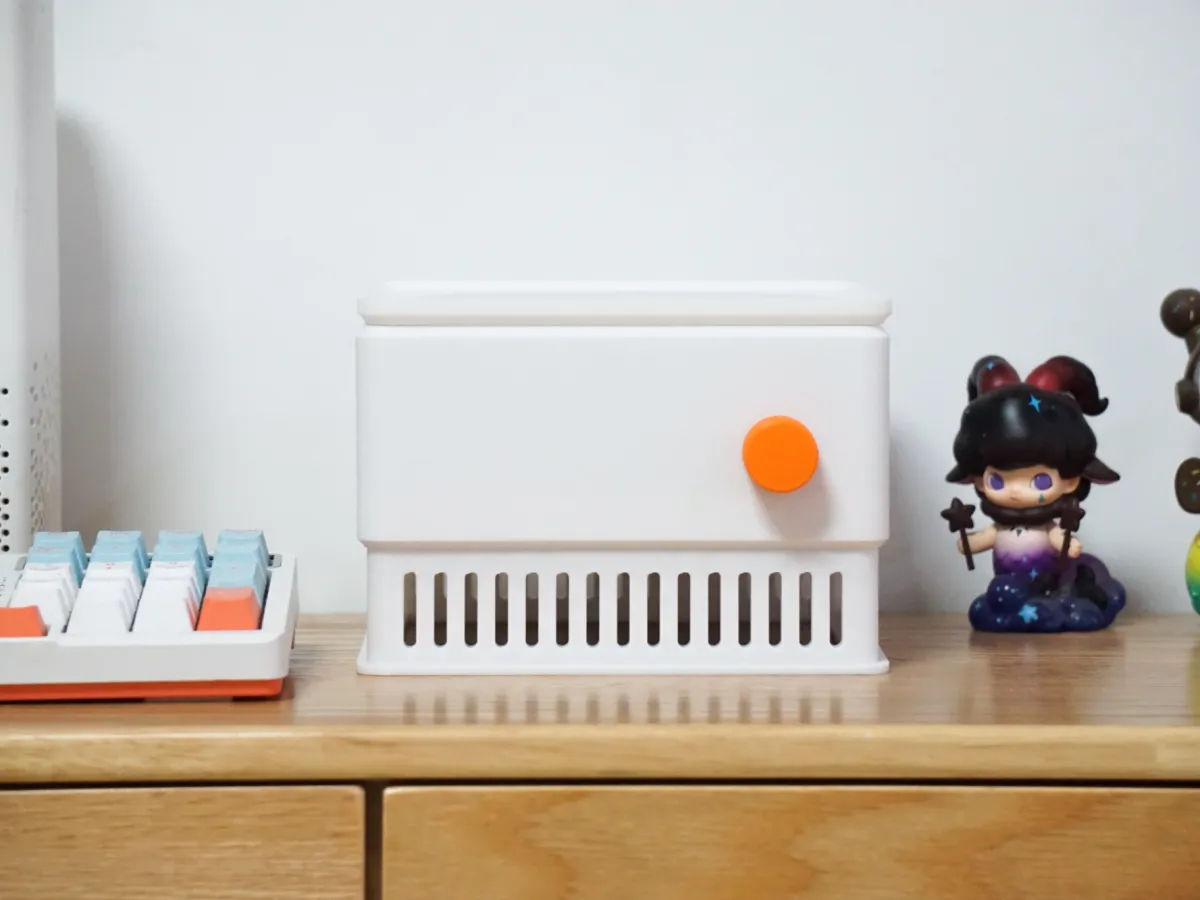

12. 完成！

========================================请特别注意磁铁的南北极！！！========================================

我使用的材料：

材料名称	购买链接	示意图
14025风扇	https://item.jd.com/100070078650.html
M5*8 十字沉头螺丝（一般随风扇附赠）	https://item.jd.com/10109034720308.html
PWM调速模块	https://item.taobao.com/item.htm?id=861636757955&skuId=5847925171967&spm=tbpc.boughtlist.suborder_itemtitle.1.1d1f2e8dqUJ2ZQ
5521 DC母口	https://mobile.yangkeduo.com/goods.html?ps=DkbIBxtwOM
圆形磁铁（直径5mm，厚度1mm）	https://detail.tmall.com/item.htm?id=578756566510&spm=a1z10.1-b-s.w4004-25699221409.2.70bb7824A1IC14
PS：仅作为标准参考，与商家并无利益关系，您可以自由在其他店铺选购相同规格的部件。
