In order to continue using an old SAS backplane from a Dell PowerEdge R515, I have built a hard disk enclosure. In my case it is a “DELL 0X836M SAS backplane”. The enclosure can be used with or without a backplane.

HDD Cooling is required!

Required prints (don't print in PLA):

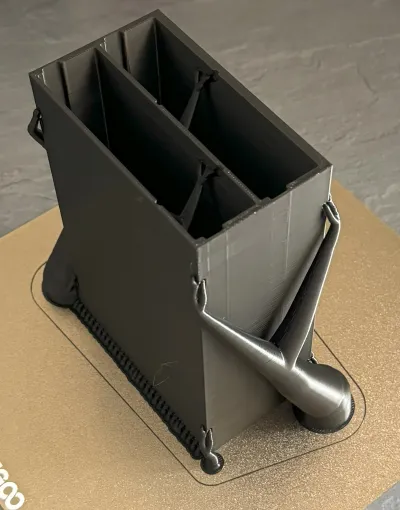

4x hard disk enclosures with or without Honeywebs (3 walls, 10% infill)
1x 19” bracket left (3 walls, at least 50% infill)
1x 19” bracket right (3 walls, at least 50% infill)
16x connectors (3 walls, 10% infill)
16x pins (2 walls, 10% infill)
8x HDD handles (2 walls, 10% infill)
8x HDD locks (2 walls, 10% infill)
3 or 4x clamp/board holder (3 walls, 10% infill)

Assembly:

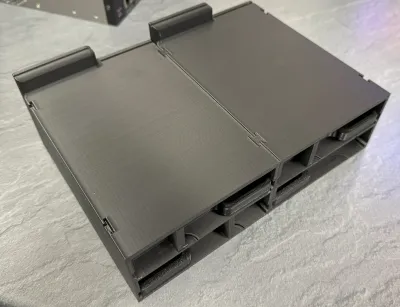

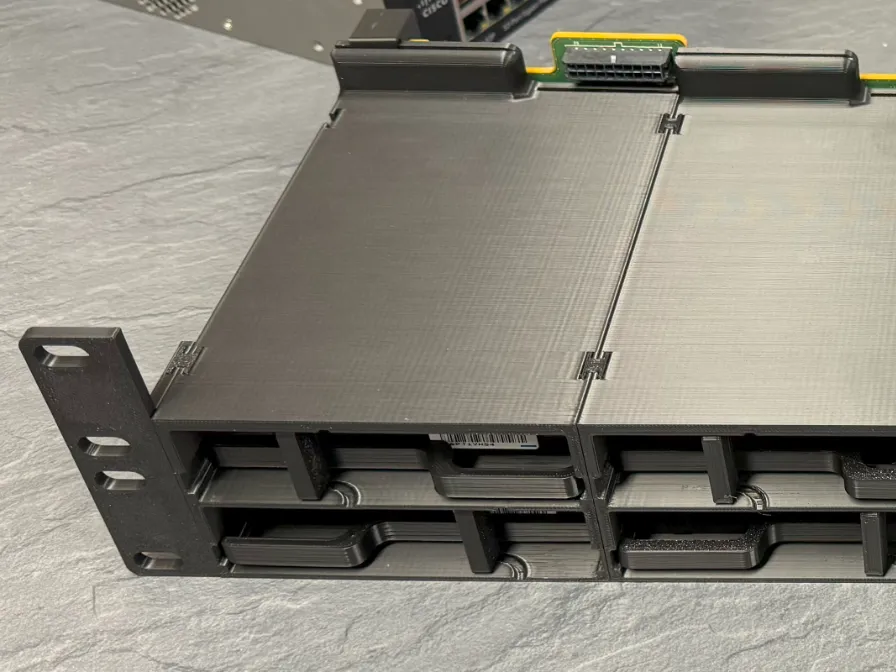

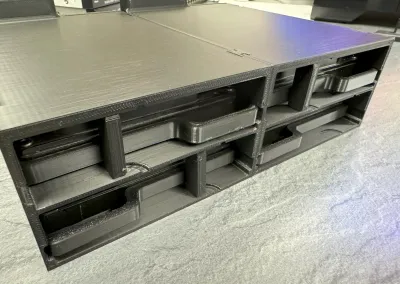

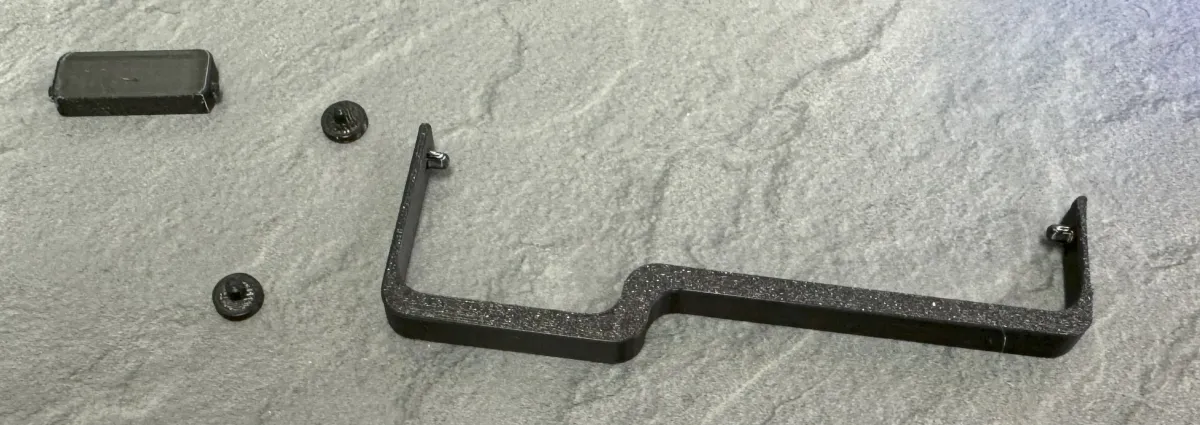

Two pins must be inserted into the rear screw holes (the ones closer to the SAS/SATA port) in each HDD. The handle is mounted in the front screw holes. In the upper slots this is used on the right, in the lower slots on the left. The four hard disk housings are assembled together at the top and bottom with the connectors. This requires a little pressure, e.g. with the help of a screwdriver handle. The two 19” brackets are attached to the enclosures using the same mechanism. The hard disks can then be slid into the slots and secured against accidentally slipping out using the locking mechanism.

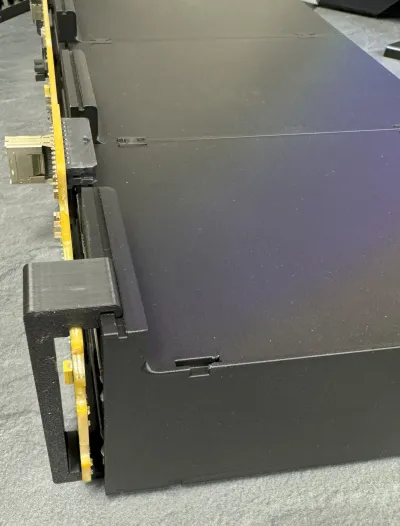

If you are using a backplane, you can now attach it to the back of the hard disks and then secure it with the clips. Individual hard disks can now be removed and reinserted as in a normal hot-plug enclosure.

-----------------------------------------------------------------------------------------------------

Um eine alte SAS-Backplane aus einem Dell PowerEdge R515 weiter zu verwenden, habe ich ein Festplattengehäuse gebaut. Bei mir handelt es sich um eine "DELL 0X836M SAS Backplane". Das Gehäuse kann mit oder ohne Backplane betrieben werden.

Festplattenkühlung wird benötigt!

benötigte Drucke (nicht in PLA drucken):
4x Festplattengehäuse mit oder ohne Honigwaben (3 Walls, 10% Infill)
1x 19" Halterung links (3 Walls, mindestens 50% Infill)
1x 19" Halterung rechts (3 Walls, mindestens50% Infill)
16x Verbinder (3 Walls, 10% Infill)
16x Stifte (2 Walls, 10% Infill)
8x HDD-Griffe (2 Walls, 10% Infill)
8x HDD-Arretierung (2 Walls, 10% Infill)
3 oder 4x Klammer/Platinenhalterung (3 Walls, 10% Infill)

Zusammenbau:
In jede Festplatte müssen in die hinteren Schraubenlöcher (die, die Näher am SAS/SATA-Port sind) zwei Stifte gesteckt werden. In die vorderen Schraubenlöcher wird der Griff montiert. In den oberen Slots wird dieser rechts, in die unteren Slots links verwendet. Die vier Festplattengehäuse werden oben und unten mit den Verbindern aneinander gebaut. Dies erfordert etwas an Druck z.B. mit der Hilfe eines Schraubenziehergriffs. Die beiden 19" Halterungen werden mit der selben Mechanik an die Gehäuse angebaut. Anschließend kann man die Festplatten in die Slots schieben und mit der Arretierung vor versehentlichen herausrutschen sichern.

Verwendet man eine Backplane, kann man diese nun auf die Rückseite der Festplatten aufstecken und anschließend mit den Klammern fixieren. Nun können einzelne Festplatten wie in einem normalen HotPlug-Gehäuse entfernt und wieder eingeschoben werden
