VESA 100 Adapter für “Das ultimative modulare AMS Lite-Befestigungssystem”

Dies ist ein VESA 100 Adapter für das bekannte Befestigungssystem von thelightspd welches hier zu finden ist: https://makerworld.com/de/models/101930?from=search#profileId-194231

Dort gibt es bereits einen Link zu einem VESA Adapter von peteb, welcher jedoch einen Lochabstand von 96mm besitzt und damit nicht identisch mit dem VESA 100 Standard ist.

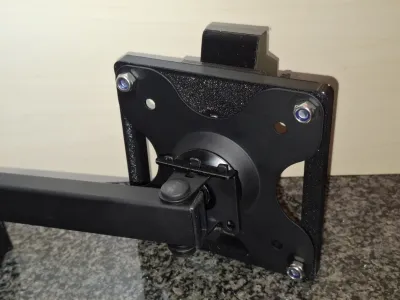

Dieser hier hat genau 100x100mm und wird deshalb bei allen gängigen TV Halterungen funktionieren.

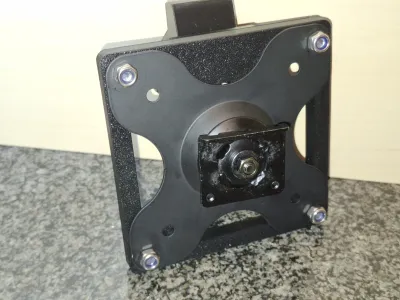

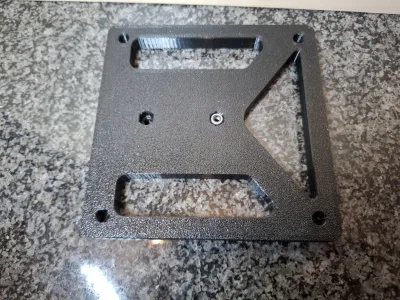

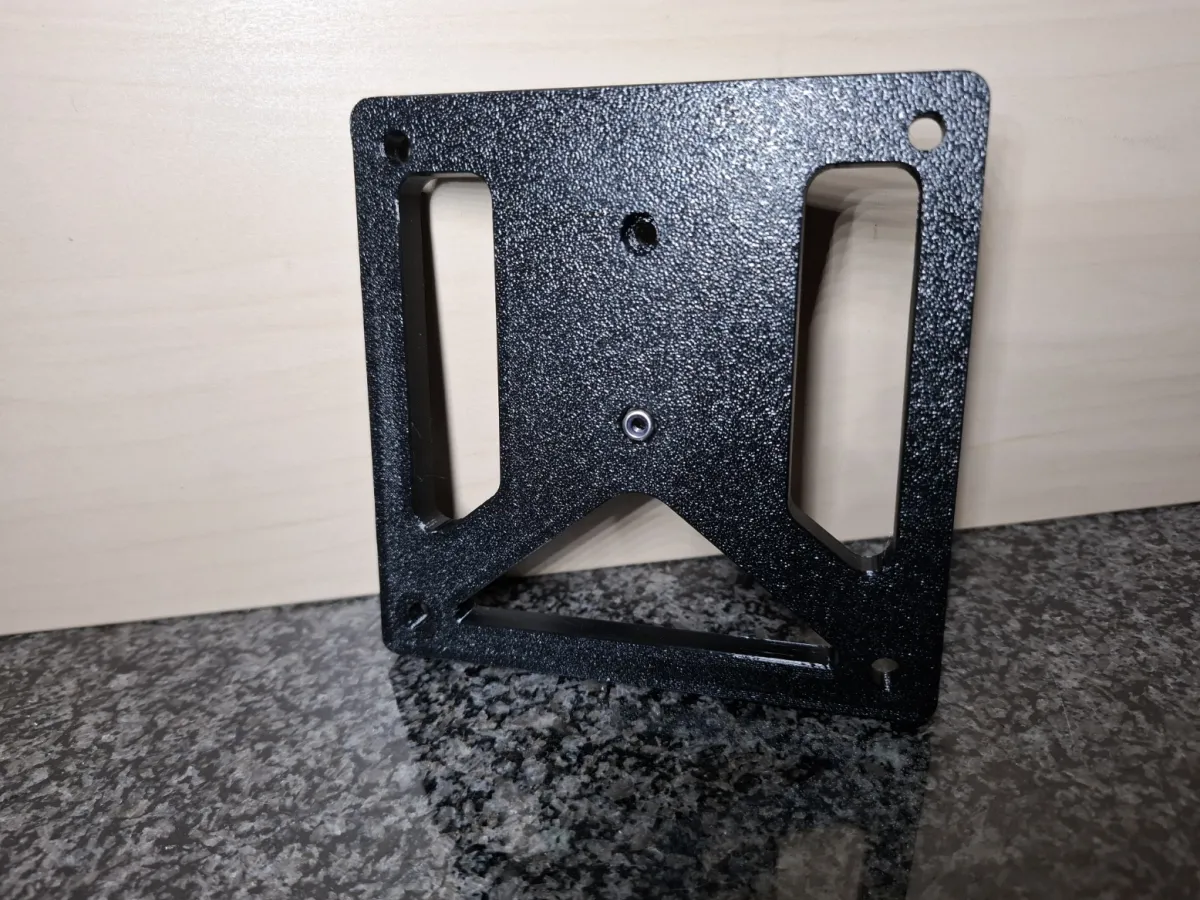

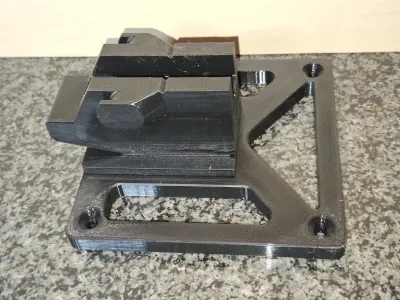

Zur Befestigung des Adapters können M5/M6 Senkkopfschrauben verwendet werden. Zur Verschraubung der AMS Aufnahme werden 2x M4 Senkkopfschrauben mit 35mm Länge benötigt. Die Adapterplatte hat auf der Rückseite 2 Sechseckige Aussparungen die tief genug sind um auch selbstsichernde Muttern aufzunehmen.  Die Schraubendurchgänge sind mit 80% Füllung hinterlegt.

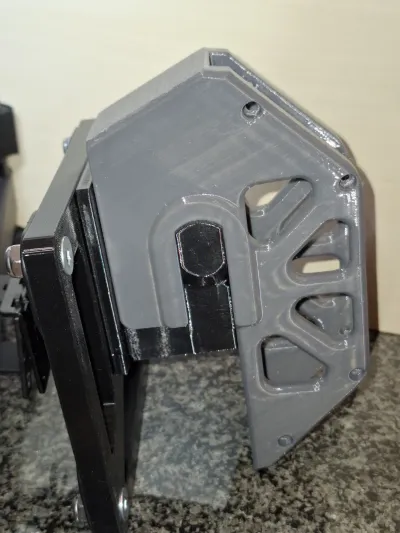

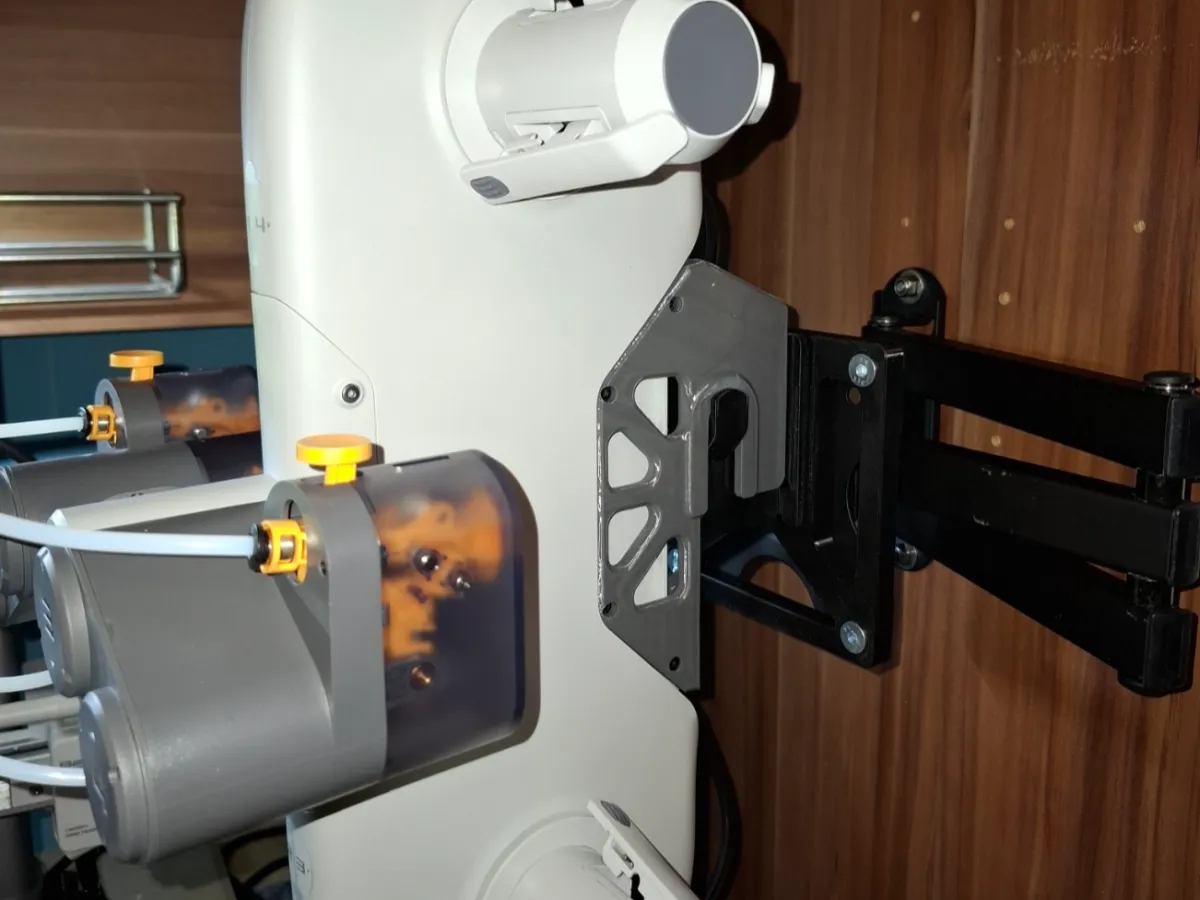

Die Befestigung der AMS Aufnahme ist oberhalb der Adaptermitte angeordnet, um dem Gewicht des AMS Lite entgegenzuwirken und die Stabilität zu erhöhen.

Ich hoffe der ein oder ander kann dies gebrauchen.

Mein Dank geht auf jeden Fall an thelightspd für seinen schönen Adapter und an peteb für die Idee eine TV Halterung zu verwenden.
