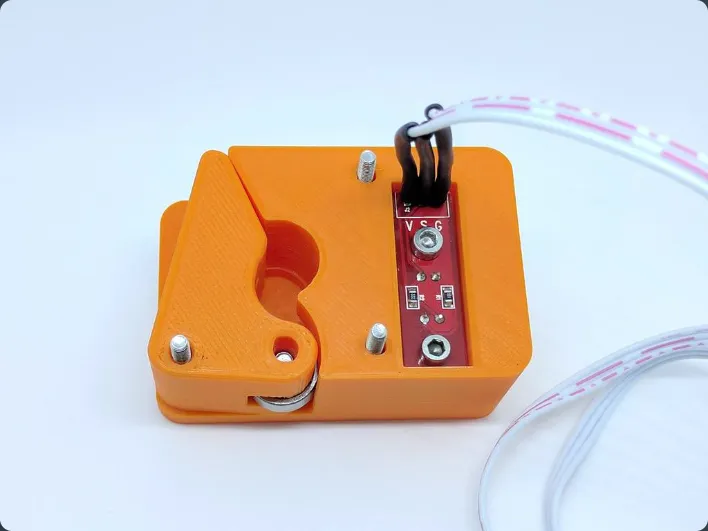

Extrudeur avec capteur optique de fin de filament de la Dagoma Neva adapté à la DiscoEasy 200 !

Boitier permettant de mettre l'impression sur pause automatiquement une fois que le capteur a détectee qu'il n'y avait plus de filament dans l'extrudeur.

Matériel nécessaire :- Un capteur optique (optical endstop)- 3 vis M3x30 (La largeur de l'extrudeur a été augmenté de 5mm donc les vis M3X25 ne suffisent plus)- Un tournevis (SANS DÉCONNER ?!)- De quoi démonter la garniture du capteur pour ne conserver que les connecteurs et les fils. La garniture des connecteurs doit disparaître pour que le capteur puisse entrer dans le petit emplacement de la face arrière de la DiscoEasy 200. C'est la méthode la plus simple, sinon à vous de limer le trou de la face arrière pour conserver le capteur intact ! Bonne chance !- Garder toute les pièces de votre extrudeur d'origine pour les réadapter sur celui la (roulement, roue dentée etc...)- Le G du capteur est à connecter sur le Ground (au milieu) de Z- de la MKS- Le S (Signal) est à connecter sur D18 de Z- de la MKS- Le V sur le connecteur restant de Z-- Pour la version MK8 il vous faudra un roulement 624ZZ ainsi qu'une vis M4

Encore à grand grand grand merci à glo0my pour la modélisation !
Sans lui mon projet n'aurais jamais abouti. Et à ma petite équipe (Arnaud, Damien et Jean) pour l'aide apporter tout au long du projet et pour la modification du Marlin.
Merci encore à Jean pour avoir retouché tous les STL et à mes Bêta Testeurs pour leur aide tout au long de ce périple !

Pour les possesseurs du Marlin 1.1.0
Voici le code fournit par Gilly_Wings pour faire reconnaître le capteur par le Marlin :
