本模型已注册版权，

如需改编商用等请联系作者

本模型由阿婆主 “呃蚊子” uid：UID:387831306 设计

组装指南

⚠️ 核心注意事项

• 方向与正反面：每个齿轮都有特定的方向和正反面，组装前请务必确认。

• 轴号对应：齿轮轴有区分，必须严格按照编号对应组装，不要装错位置。

• 开合门位置：开合门有特定位置，必须与齿轮精确对应。

🛠️ 打印与材料建议

• 参数校准：打印前请务必校准 温度、流量 和 回抽。

• 材料强度：齿轮转轴建议尽可能使用 PETG 或更高强度的材料，避免因Z轴强度不足导致断轴。

• ⚠️ 核心警告：本模型所有齿轮均有特定方向与正反面，齿轮轴也严格区分编号。请务必在组装前仔细核对，切勿凭感觉强行安装！

🛠️ 第一阶段：打印与材料准备

• 在开始动手组装前，请确保您的打印件符合以下标准：

• 参数校准：打印前务必重新校准以下参数，确保齿轮咬合顺滑：

  • 打印温度

  • 挤出流量

  • 回抽距离/速度

• 材料选择：

  • 齿轮转轴：强烈建议使用 PETG 或更高强度材料（如ABS、尼龙）。

  • 原因：普通PLA在Z轴方向强度不足，受力后极易断轴，导致模型报废。

🔍 第二阶段：关键部件识别

• 在组装前，请先找到并确认以下基准点：

• 1号齿轮定位：观察模型外圈刻槽，从上往下看，右侧即为 1号齿轮。以此为基准开始组装。

• 开合门组件：开合门有唯一特定位置，必须与对应齿轮的齿位精确对齐，不可随意旋转安装。

• 法兰盘：注意齿轮组上方还有一层法兰盘，请勿遗漏或装反。



📐 第三阶段：组装步骤

1️⃣ 顶部结构组装（俯视视角）

• 从上往下看，按以下顺序确认布局：

•     顶部光环：确认安装到位。

•     齿轮组与固定盘：

  • 放入齿轮组。

  • 关键：在齿轮组上方覆盖法兰盘。



•     大齿轮与开合门：

  • 参照示意图，将开合门与齿轮咬合。

  • 确认开合门位置与齿轮特定齿位对应。

  •

2️⃣ 翅膀组件安装（分层摆放）

• 翅膀分为两层，请严格按层级摆放，不可混淆：

• 💡 提示：如果不确定，请反复对照“第一层/第二层翅膀摆放示意图”。



3️⃣ 底部结构确认（仰视视角）

• 将模型翻转，从底下往上看，进行最终检查：
• 第二层翅膀（最底下）：确认从底部看，翅膀的朝向和卡扣是否到位。
• 第一层翅膀：确认上层翅膀与底层的相对位置正确。
• 齿轮与法兰盘：从底部确认法兰盘是否完全压合，齿轮轴是否穿到底。

✅ 第四阶段：最终检查清单

• 在测试运行前，请逐项打勾：

• 所有齿轮正反面正确？

• 所有齿轮轴编号对应？

• 1号齿轮位于外圈刻槽右侧（俯视）？

• 开合门与齿轮位置精确对应？

• 法兰盘已压在齿轮组上方？

• 第一层与第二层翅膀层级未搞反？

• 转轴材料为 PETG 或以上？

• 🎉 组装完成！
  如果转动时有卡顿，请不要暴力硬转，拆下检查是否有毛刺、轴孔未通或齿轮装反,或者在齿轮处涂抹润滑脂
• 祝您组装愉快！如有具体步骤卡住，欢迎随时提问。

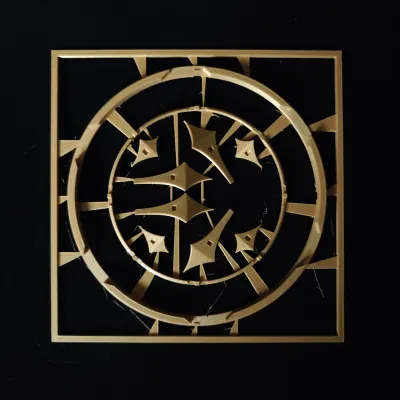

顶部光环透视图

接下来从上往下看

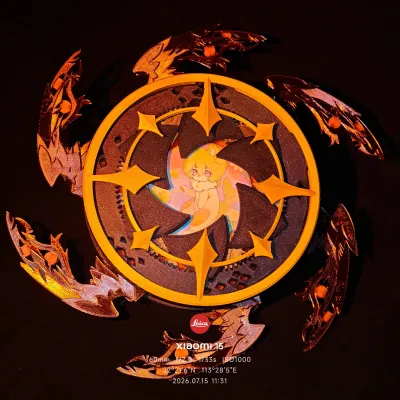

整体顶部

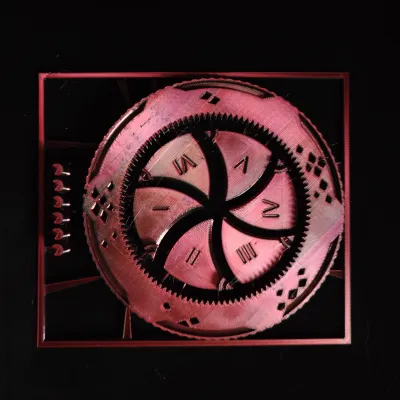

大齿轮于开合门齿轮示意图

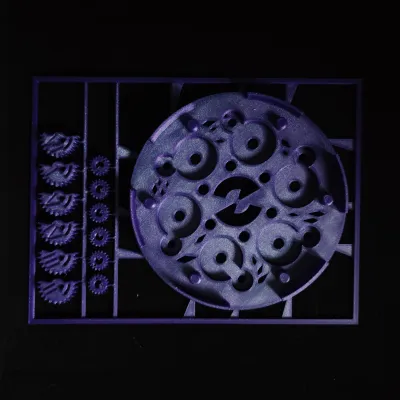

齿轮组与固定盘示意图（齿轮组上面还有一层法兰盘）

第一层翅膀摆放示意图

第二层翅膀（最底下）摆放示意图

接下来反过来从底下往上看

第二层（最底下）翅膀摆放示意图

第一层翅膀摆放示意图

齿轮与法兰盘摆放示意图

没错，开合门也是有特定位置的，必须与齿轮对应
