Elegoo Centauri Carbon: Verlagerung der Leinwand und Riser

Herunterladen und Drucken:

• Es wird dringend empfohlen, die bereitgestellten STL‑Dateien herunterzuladen und zu verwenden.
• Achtung: Die 3MF‑Druckprofile werden von der Community erstellt. Sie enthalten möglicherweise nicht die neuesten Versionen der STL‑Dateien oder sind nicht mit der Konfiguration Ihres Druckers kompatibel.

Aktualisierung: 06.08.2026:

• Modifizierter seitlicher Kabelclip:
  • Neue Aussparung für den Schraubenkopf hinzugefügt
  • Gekrümmte Kanten am oberen Rand des Clips eingearbeitet
• Verbesserte untere Komponente für den rechten Dock‑Anker
  • Das Teil war um 2 mm zu kurz, was zu einer Verschiebung führte
  • Für betroffene Nutzer habe ich im Ordner „Optionale Teile“ einen 2‑mm‑Abstandshalter hinzugefügt
    • Dies kann verhindern, dass das gesamte Teil erneut gedruckt werden muss

Aktualisierung: 04.08.2026:

• Der originale Dock‑Kabelclip wurde durch einen neuen Clip ersetzt, der direkt über dem Filament‑4‑Schraube befestigt wird.
• Es ist keine zusätzliche bzw. neue Schraube erforderlich. Die Schraube, die im Canvas‑Kit für die Halterung der Filamente enthalten ist, ist lang genug, um diesen Clip zu halten.

Aktualisierung: 03.08.2026:

• Ein alternatives Modell für die hintere rechte PTFE‑Durchführungsecke hinzugefügt – Original, 45°‑Außenseite sowie 45°‑Außenseite ohne LED
  • Diese Alternativen richten sich an Nutzer, die die PTFE‑Rohre vollständig durch neue, längere Rohre vom Druckkopf‑Hub bis zur Canvas‑Einheit ersetzen möchten, wobei das Rohr durch die hintere Ecke geführt wird.
• Die oberen und unteren STL‑Dateien für die rechte Seite (Dock‑Anker) aktualisiert; alle Modelle wurden überarbeitet
  • Das vorherige Modell war um 2 mm zu kurz
  • Obwohl dies für manche kein Problem darstellte, waren einige Nutzer betroffen, bei denen die obere Abdeckung nicht richtig innerhalb der äußeren Kante auf der rechten Seite saß
  • Wenn Sie davon betroffen sind oder waren, können Sie gerne die neuen oberen und unteren Teile ausdrucken, um sie zu ersetzen.
• Text auf dem unteren Teil der rechten Seite hinzugefügt, um klar zu kennzeichnen, welche Seite beim Einbau nach unten zeigt
• Linker unterer Teil als optionale Variante hinzugefügt, für Nutzer, die Schrauben auf der linken Seite verwenden möchten, um den Riser zu fixieren.
  • Passend zu den Dateien „AEEThick_Straight..._90mm_Upper.stl“

Aktualisierung: 27.07.2026:

• Rechte Seitenplatte aktualisiert (2 Teile)
  • Neuer unterer rechter Teil hinzugefügt, der die Schrauben der Canvas‑Halterung nutzt, um ihn zu fixieren
    • Verfügt über ein verlängertes Stück als „Anker“ für das Dock
  • Neue obere rechte Seitenplatte hinzugefügt
  • Neues modifiziertes Dock hinzugefügt
    • Verfügt über einen „Anker“ auf der Rückseite, der an den unteren rechten Teil angebracht wird, um die Stabilität der Canvas‑Einheit zu erhöhen

1. Der Riser (die Basis)

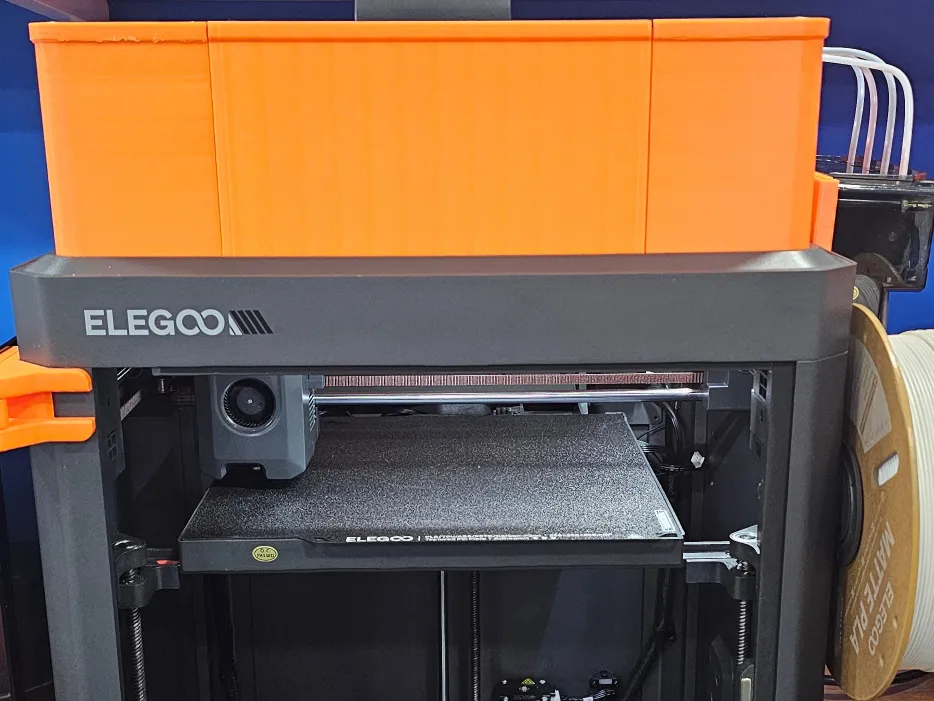

Der Riser senkt die Druckerhöhe auf etwa 100 mm, deutlich niedriger als die übermäßig hohe OEM‑Abdeckung. Er verfügt über vier Durchführungsöffnungen in der hinteren rechten Ecke für PTFE‑Rohre.

Verfügbare Riser‑Versionen

Wählen Sie die Version, die Ihren Beleuchtungsbedürfnissen entspricht:

• Original‑Riser: Quadratische Außenkante mit einem speziellen Kanal für LED‑Streifen.
• 45°‑Riser: Außenkante im 45°‑Winkel, um Stützstrukturen zu vermeiden; enthält einen LED‑Kanal.
• 45°‑Riser (ohne LED): Außenkante im 45°‑Winkel ohne LED‑Kanal (spart Filament).

Riser‑Merkmale (alle Versionen)

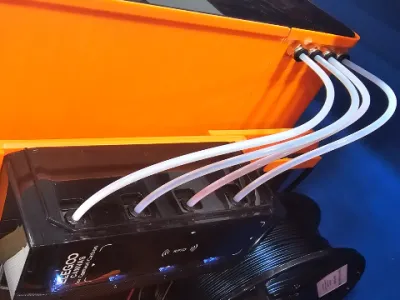

• Durchführungsöffnungen: Vier Öffnungen in der hinteren rechten Ecke für PTFE‑Rohre.
• LED‑Kanal: (Original und 45°) Enthält einen 45°‑Kanal für einen LED‑Streifen und Kabel.
  • Vorgeschlagener LED‑Streifen: Amazon‑Link

2. Die Canvas‑Einheit

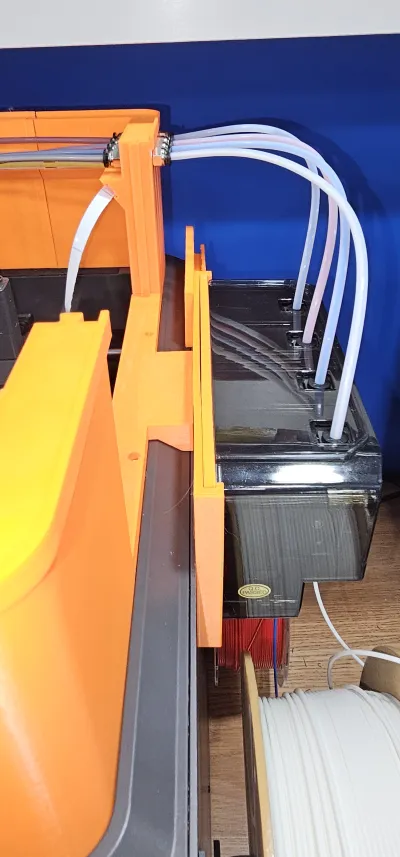

Dieses System verlagert die Befestigung der Leinwand in die mittlere Position zwischen den Filamenten 1 und 4 und nutzt eine neue Dock‑ und Slider‑Mechanik.

Wichtige Komponenten

• Canvas‑Dock‑Platte: Verbindet sich mit der oberen Mittelschraube zwischen den Filamenten.
• Canvas‑Slider‑Platte: Wird auf der Rückseite der Canvas‑Einheit angebracht und gleitet in das Dock ein. Dadurch wird das Entfernen der Canvas‑Einheit zur Fehlersuche erheblich erleichtert.
• Kabelblock: Ein zusätzlicher Block, der das Canvas‑Kabel hält und ein Verheddern mit den Spulen verhindert.

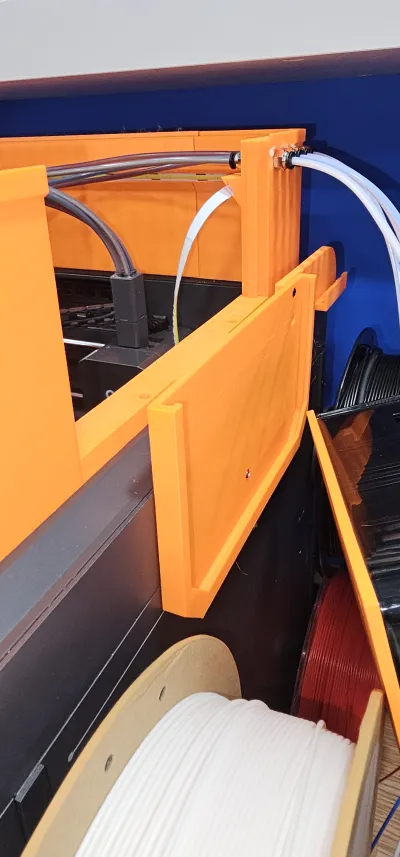

3. Die rechte Seite (die Aktualisierung)

Die rechte Seite wurde in zwei separate Teile aufgeteilt, um die Schrauben der Canvas‑Halterung aufzunehmen und einen besseren „Anker“ für das Dock zu bieten.

• Oberer rechter Seitenteil: Der obere Abschnitt.
• Unterer rechter Teil: Nutzt die Schrauben der Canvas‑Halterung, um ihn zu fixieren.
  • Merkmal: Verfügt über ein verlängertes Stück, das als „Anker“ für das Dock dient.
• Modifizierter Dock‑Teil: Verfügt über einen „Anker“ auf der Rückseite, der an den unteren rechten Teil angebracht wird, um die Stabilität zu erhöhen.

4. Teileliste und Mengenangaben

Tatsächlich zu druckende Bauteile:

5. Montage‑ und Verdrahtungsanleitung

Installation der PTFE‑Rohre

• Quelle: Reststücke von einem anderen Drucker oder neu gekauft.
• Schneiden: Enden auf eine Zielänge: ca. 500 mm kürzen
  • Tipp: Den Druckkopf in die gegenüberliegende Ecke bewegen und dort messen, wo abgeschnitten werden soll, damit das Rohr locker genug fließt, aber nicht zu viel Spiel hat.
• Die Rohre sollten sich in der Mitte treffen und berühren, damit das Filament nicht stecken bleibt.

Verdrahtung der LED‑Beleuchtung (optional)

Vorsicht: Wenn Sie versuchen, die Verdrahtung vorzunehmen oder zu löten, besteht die Gefahr, sich selbst zu verletzen oder falsch zu verdrahten.

1. Auslöten: Die alte LED‑Lampe entfernen.
2. Löten: Das neue Kabel an die neue LED‑Lampe löten (Positiv an Positiv, Negativ an Negativ).
3. Löten: Das ausgehende LED‑Kabel an die Halterung löten.
   • Hinweis: Notieren Sie sich, welcher Pin an der Halterung positiv/negativ ist.
4. Befestigung: Die Halterungsschrauben mit den alten Schrauben verwenden.

Fragen: Bitte zögern Sie nicht, uns zu kontaktieren. Wir beantworten gerne alles, was wir können.

Drucken: Alle auf den Fotos gezeigten Teile wurden auf einem Elegoo Centauri Carbon in PETG bei 0,20 mm, 250 °C Düse, 70 °C Bett, mit normalen/engen Supports und einem Z‑Abstand von 0,4 mm oben und unten gedruckt.

Allgemeines Design des umgebauten Risers mithilfe von FreeCAD, inspiriert von  dem "Elegoo Centauri Carbon – Top‑Plate‑Riser" von @3DPrintStuff
